Neue Objektfangoptionen

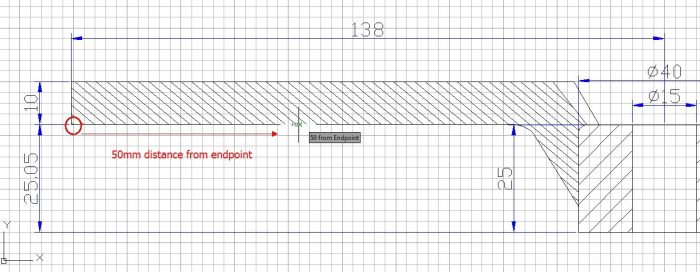

Abstand vom Endpunkt
In der Version GstarCAD 2016 in der Registerkarte Objektfang im Dialogfeld Entwurfseinstellungen können Sie eine neue hinzugefügte Option Abstand vom Endpunkt finden. Diese Option ermöglicht einen gewissen Abstand von jedem Endpunkt der Objekte zu fangen, wie Linie, Bogen, Splinie, Plinie, elliptische Bogen, Multilinie und andere Linien. Wenn Sie den Cursor über den Endpunkt eines Objekts bewegen, sehen Sie einen grünen Fangpunkt in dem genauen Abstand.

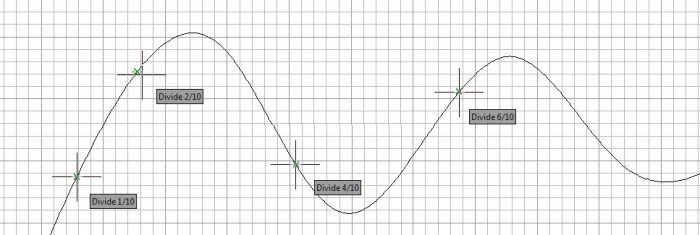

In Segmente teilen

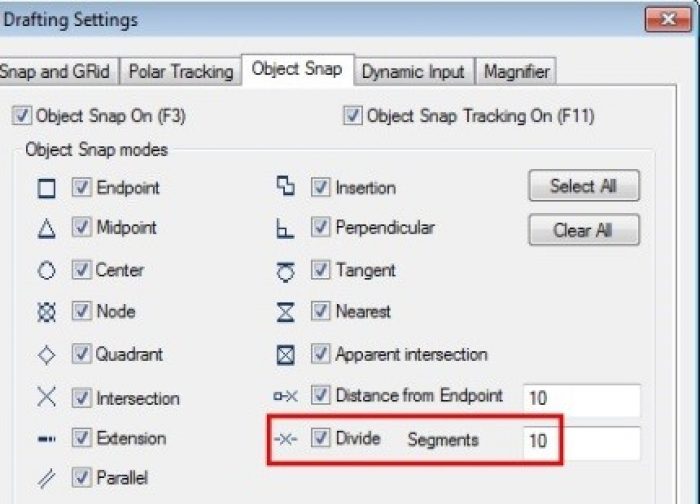

In der Registerkarte Objektfang im Dialogfeld Entwurfseinstellungen können Sie eine neue hinzugefügte Option In Segmente teilen finden. Diese Option ermöglicht geteilte Segmente von Objektpunkten zu fangen, wie Linie, Bogen, Spline, Plinie, elliptische Bogen, Multilinie und andere Linien. Früher, wenn Sie Teilungspunkte finden wollten, war es notwendig diese Punkte erstmal zu erstellen und erst dann sie fangen. Jetzt wird ein grüner Fangpunkt in dem genauen Abstand angezeigt, wenn Sie den Cursor über dem Objekt bewegen.
