Verbesserte Abmessung
Der Befehl MEASUREGEOM ist in der neuen Version GstarCAD 2016 leistungsfähiger, nicht nur fehlende Optionen, wie Radius messen, Winkel messen, Volumen messen, wurden hinzugefügt, sondern auch Gesamte Fläche und Gesamte Länge.
Radius messen : berechnet den Radius und Durchmesser eines angegebenen Bogens oder Kreises.
Winkel messen: berechnet den Winkel, der mit ausgewählten Bogen-, Kreis-, Polyliniensegmenten- oder Linienobjekten verknüpft ist.
Volumen messen : berechnet das Volumen eines Objekts oder durch Angabe von Punkten definierte Fläche einer Region.
Fläche messen: berechnet die Fläche und Umfang eines Objekts oder einer definierten Fläche. Es gibt folgende drei Optionen für den Befehl Fläche:
- Objekt: berechnet die geschlossene Fläche eines Objektes und den Umfang. Zu dem Zeitpunkt, in dem Sie die Berechnung in der Befehlszeile erhalten, wird der Befehl beendet..

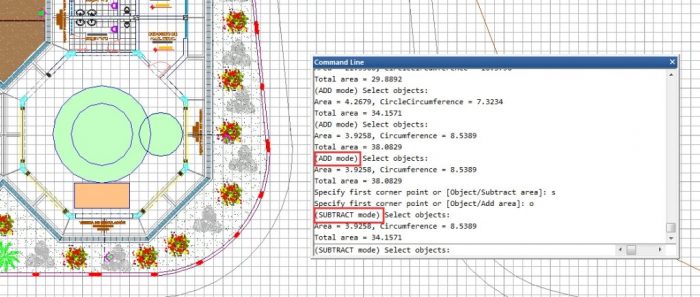

- Fläche addieren: berechnet jede Fläche der Region und des Umfangs, die durch Punkteauswahl angegeben sind oder der geschlossenen Fläche, die Sie auswählen. Die ausgewählte Fläche wird farbig ausgefüllt. Die Fläche und die Berechnung der gesamten Fläche und jeder Umfang werden in der Befehlszeile anschließend unverzüglich angezeigt.
- Fläche subtrahieren: subtrahiert Flächen und Umfänge von der Gesamtfläche und die ausgewählte Fläche wird mit einer Farbe ausgefüllt. Sie können Punkte auswählen, oder wählen Sie Objekte, um die Berechnung zu erhalten.

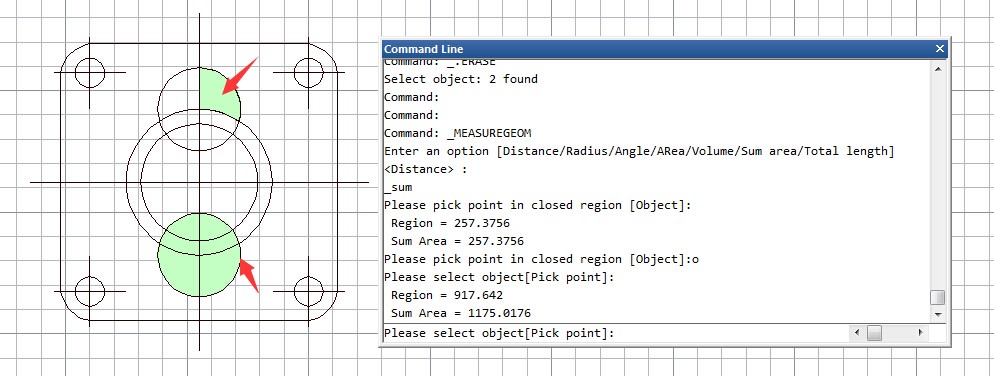

Gesamte Fläche: Es kann nicht nur die Fläche des geschlossenen Objektes berechnet werden, sondern auch die Fläche der geschlossenen Region. Wenn mehrere Objekte ausgewählt sein sollen, steht das Auswahlfenster zur Verfügung.

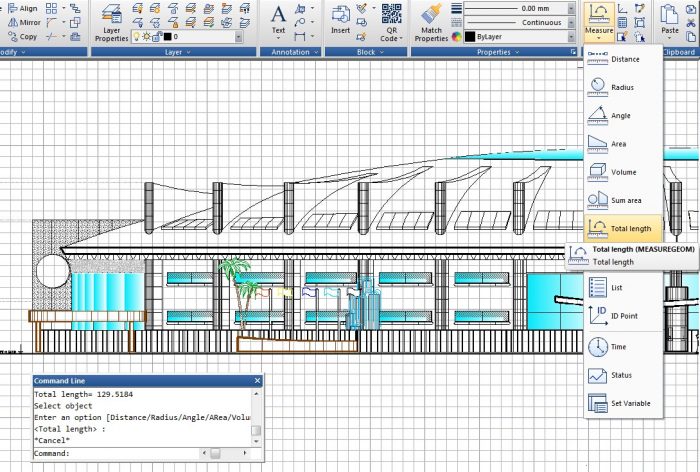

Gesamte Länge: Berechnet die Objekt-Länge und die gesamte Länge, die mit ausgewählten Bogen-, Kreis-, Polyliniensegmenten- oder Linienobjekten verknüpft ist. Sie können das Einzelobjekt durch Klick auswählen oder wählen Sie mehrere Objekte durch das Auswahlfenster.
